Nas indústrias de extrusão e composição de plástico, o desempenho da extrusora afeta diretamente a eficiência da produção, a qualidade do material e os custos operacionais. Embora muitas pessoas se concentrem no design do parafuso ou na própria máquina de extrusão, oTambor de parafuso duplo de segmentoé um dos principais componentes que determina a estabilidade e flexibilidade do processamento.
Ao contrário dos tradicionais barris de peça única, os barris de rosca dupla segmentados usam uma estrutura modular que permite que seções individuais do cano sejam substituídas, personalizadas ou reorganizadas de acordo com diferentes requisitos de processamento. Este design tornou-se cada vez mais importante em aplicações que envolvem plásticos de engenharia, materiais preenchidos, produção de masterbatch e processamento de polímeros de alto desempenho.
O que é um cilindro de parafuso duplo segmentado?

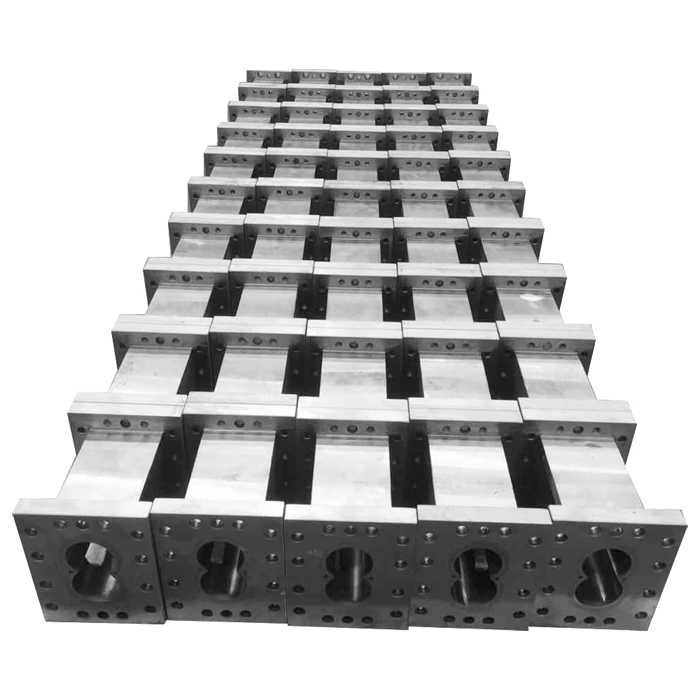

Um Segment Twin Screw Barrel é um sistema de cilindro modular usado em extrusoras de rosca dupla co-rotativas ou contra-rotativas.
Em vez de fabricar o cano como uma peça completa, o cano é dividido em múltiplas seções independentes. Cada segmento pode executar funções diferentes, como:
Alimentação
Derretendo
Misturando
Ventilação
Processamento de reação
Aumento de pressão
Um barril de parafuso duplo segmentado típico inclui:
| Componente |
Função |
| Segmento de barril |
Fornece a câmara de processamento para fluxo de material |
| Canal de aquecimento/resfriamento |
Controla a temperatura de processamento |
| Forro resistente ao desgaste |
Melhora a vida útil sob condições abrasivas |
| Flange de Conexão |
Permite a montagem de múltiplas seções de cano |
Esta estrutura modular dá aos fabricantes mais liberdade para otimizar os processos de extrusão.
Por que os barris de parafuso duplo segmentados são amplamente utilizados?
O processamento moderno de plástico geralmente envolve materiais complexos.
Muitos polímeros requerem condições especiais de processamento porque podem conter:
Fibras de vidro
Enchimentos minerais
Retardadores de chama
Masterbatch de cores
Materiais reciclados
Aditivos funcionais
Um design de barril fixo pode não fornecer flexibilidade suficiente para diferentes formulações.
Os cilindros de rosca dupla segmentados permitem que os processadores ajustem a configuração da máquina de acordo com as necessidades de produção.
As principais vantagens incluem:
Configuração de processamento flexível
Manutenção mais fácil
Custos de substituição reduzidos
Melhor adaptação a diferentes materiais
Maior eficiência de produção
Um segredo da indústria: a configuração do barril pode alterar o desempenho do material
Um fato pouco conhecido no processamento de extrusão é que o próprio arranjo do cilindro pode influenciar as propriedades finais do polímero.
Diferentes zonas de barril podem controlar:
Comportamento de fusão
Intensidade de mistura
Tempo de residência
Dispersão de materiais
Desempenho de desgaseificação
Por exemplo:
Uma seção de mistura mais forte pode melhorar a dispersão do aditivo, mas o cisalhamento excessivo pode aumentar a degradação do material.
Portanto, os engenheiros projetam cuidadosamente combinações de canos com base em:
Características dos materiais
Velocidade de produção
Requisitos do produto
Temperatura de processamento
O cano não é simplesmente uma concha protetora ao redor do parafuso; é uma parte ativa do sistema de processamento de materiais.
Materiais usados para barris de parafuso duplo segmentado
Como a extrusão de parafuso duplo geralmente envolve alta temperatura, pressão e fricção, os materiais do cilindro exigem excelente resistência ao desgaste.
Os materiais comuns incluem:
Aço Nitretado
Usado para aplicações gerais de extrusão devido a:
Boa dureza
Eficiência de custos
Desempenho confiável
Barril Bimetálico
Um cano bimetálico usa uma camada de liga resistente ao desgaste dentro do cano.
As vantagens incluem:
Maior resistência à abrasão
Vida operacional mais longa
Adequado para polímeros preenchidos
Materiais de Liga Especial
Para aplicações altamente corrosivas ou abrasivas, ligas especiais podem ser selecionadas para melhorar:
Resistência à corrosão
Resistência ao desgaste
Estabilidade térmica
O processo de fabricação por trás dos barris de parafuso duplo do segmento
Produzir um cano de alto desempenho requer usinagem de precisão e tecnologia de materiais.
Preparação de material de aço
O aço-liga de alta qualidade é selecionado de acordo com os requisitos da aplicação.
Usinagem de Precisão
O furo interno deve manter dimensões precisas para garantir a cooperação adequada entre:
Elementos de parafuso
Segmentos de barril
Processamento de materiais
Tratamento térmico
O tratamento térmico melhora as propriedades mecânicas e aumenta a resistência ao estresse operacional.
Tratamento de superfície
Tratamentos especiais ou camadas de liga podem ser aplicados para melhorar:
Resistência ao desgaste
Resistência à corrosão
Vida útil
Inspeção de Qualidade
As inspeções típicas incluem:
Precisão dimensional
Teste de dureza
Inspeção de superfície interna
Teste de pressão
Aplicações de barris de parafuso duplo segmentado
Composição Plástica
Barris segmentados são amplamente utilizados para a produção de plásticos modificados contendo aditivos, cargas ou materiais de reforço.
Produção de masterbatch
Eles suportam dispersão eficaz de pigmentos e mistura uniforme durante a fabricação de masterbatch de cores.
Processamento de Plásticos de Engenharia
Materiais como:
PA
computador
ABS
POM
muitas vezes exigem controle preciso de temperatura e mistura.
Indústria de Reciclagem
Os sistemas de rosca dupla com barris segmentados são cada vez mais utilizados no processamento de polímeros reciclados devido à sua flexibilidade no manuseio de diferentes condições de materiais.
O desafio oculto: a resistência ao desgaste e a eficiência do processamento devem ser equilibradas
Uma superfície mais dura do cano nem sempre significa melhor desempenho.
Nas aplicações de extrusão, os fabricantes precisam equilibrar:
Resistência ao desgaste
Eficiência de transferência de calor
Precisão de usinagem
Custo
Por exemplo, materiais extremamente resistentes ao desgaste podem aumentar a dificuldade de fabricação e afetar a condutividade térmica.
O melhor design do barril depende do ambiente de processamento real, em vez de usar o material mais caro.
Tendências Futuras do Segmento de Barris de Parafuso Duplo
Materiais com vida útil mais longa
Novas tecnologias de ligas estão sendo desenvolvidas para melhorar a resistência contra:
Abrasão
Corrosão
Operação em alta temperatura
Projetos modulares mais flexíveis
Os futuros sistemas de extrusão continuarão avançando em direção a uma personalização mais fácil, permitindo uma adaptação mais rápida a novos materiais e formulações.
Tecnologia de monitoramento inteligente
Sistemas avançados de extrusão podem integrar sensores para monitorar:
Mudanças de temperatura
Condições de desgaste
Estabilidade de processamento
Isso ajuda a reduzir o tempo de inatividade inesperado e a melhorar o gerenciamento da produção.
