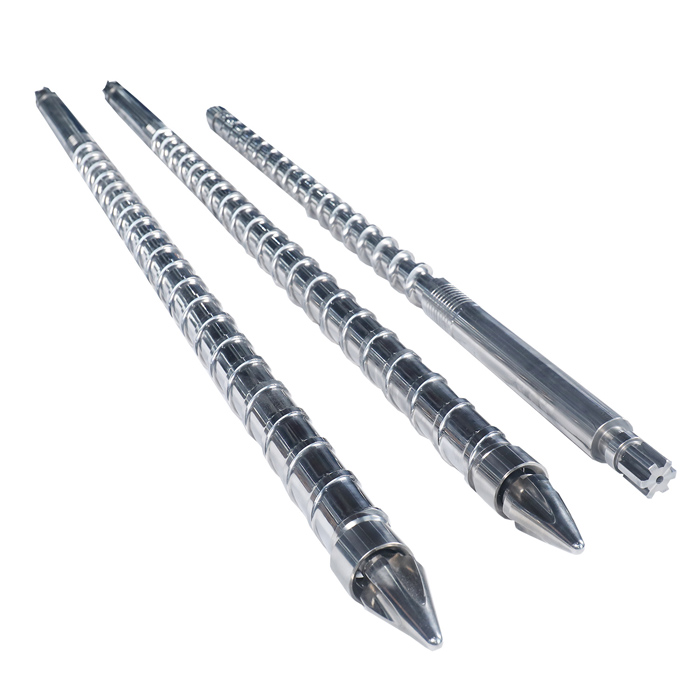

Barris de parafuso para moldagem por injeção: o coração da fabricação moderna de plásticos

No processamento de plásticos, poucos componentes são tão críticos – e tão frequentemente esquecidos – quanto ocilindro de parafuso de moldagem por injeção. Esta montagem projetada com precisão faz mais do que apenas mover material; ele derrete, mistura e fornece a base de cada peça de plástico que usamos diariamente. À medida que as indústrias exigem maior precisão, ciclos mais rápidos e operações mais sustentáveis, a tecnologia de cilindro de rosca está passando por uma evolução silenciosa, mas significativa.

A função central do cilindro de parafuso

Cada máquina de moldagem por injeção funciona com um princípio simples: transformar pellets de plástico sólido em um fluido fundido homogêneo e, em seguida, injetar esse fluido em um molde. O cilindro do parafuso torna isso possível em três fases sequenciais – plastificação, acumulação e injeção – enquanto suporta pressões de até 2.500 bar.

Simplificando: se obarril de parafusoé o coração da máquina, seu design determina a saúde de toda a sua operação.

Qualquer pessoa que trabalhe com moldagem por injeção sabe disso: o corpo da rosca é o "estômago" da máquina - alimente o plástico e se ele será "digerido" corretamente e sairá uniformemente depende inteiramente desse componente. Um bom conjunto de cilindros de parafuso mantém sua máquina funcionando perfeitamente por anos, sem grandes problemas. Mas escolha o errado ou negligencie a manutenção e você verá, na melhor das hipóteses, produtos defeituosos, ou, na pior das hipóteses, um desligamento completo da linha de produção – e a perda não é apenas o custo das peças de reposição, mas também o valioso tempo de entrega e a confiança do cliente.

Por que os barris de parafuso são tão “delicados”?

Os cilindros de rosca operam sob algumas das condições mais exigentes de fabricação:

• Altas temperaturas: As temperaturas do barril normalmente variam de 150°C a 400°C, dependendo do material que está sendo processado
• Altas pressões: As pressões de injeção podem atingir 1.500–2.500 bar — comparáveis ​​ao peso de um carro pequeno pressionando uma área do tamanho de uma unha
• Desgaste severo: Materiais reforçados com fibra de vidro, cargas minerais ou retardadores de chama são altamente abrasivos em superfícies de parafusos e cilindros - como uma lixa esfregando constantemente contra o metal
• Riscos de corrosão: Materiais como PVC e POM podem liberar gases corrosivos em altas temperaturas, causando ataque químico na parede interna do barril

Dadas essas duras condições de trabalho, o cilindro do parafuso é uma das peças consumíveis mais frequentemente substituídas e de seleção mais crítica em qualquer máquina de moldagem por injeção.

Como são fabricados os barris de parafuso?

Um cano de rosca pode parecer simples, mas seu processo de fabricação é altamente sofisticado.

Fabricação de parafusos

Os parafusos são normalmente usinados em aço nitretado ou aço rápido de metalurgia do pó, moldados por meio de torneamento e fresamento de precisão e depois endurecidos por nitretação ou tratamentos de revestimento para melhorar a dureza da superfície e a resistência ao desgaste. Os parafusos de última geração são revestidos com carboneto de tungstênio ou revestimentos de liga de cromo-níquel, alcançando dureza de até HV 1200–1400 (dureza Vickers) - mais que duas vezes mais duro que os parafusos nitretados padrão.

Fabricação de Barris

A tecnologia de barril principal é a fundição centrífuga bimetálica - uma camada de liga resistente ao desgaste e à corrosão (aproximadamente 1,5–2,5 mm de espessura) é fundida centrifugamente na parede interna de um tubo de aço padrão. Essa camada pode atingir HRC 58–64 (dureza Rockwell), oferecendo vida útil significativamente mais longa do que os barris padrão. Embora mais caro, esse tipo de barril é essencial no processamento de materiais com enchimento de vidro ou altamente abrasivos.

Como escolher o cilindro de parafuso certo? Três regras de ouro

Muitos compradores perguntam "qualbarril de parafusoé o melhor", mas técnicos experientes dirão: não existe uma única opção melhor, apenas aquela que atende às suas necessidades. Siga estas três regras práticas:

Regra 1: Combine o parafuso com o seu material

Regra 2: Combine os parâmetros da máquina

Não olhe apenas para o parafuso em si - certifique-se de que a capacidade de injeção e a relação comprimento/diâmetro (L/D) são compatíveis com sua máquina.

Relação L/D: A relação entre o comprimento efetivo do parafuso e o diâmetro. O intervalo típico é de 18:1 a 25:1. Razões mais altas melhoram a qualidade da plastificação para materiais exigentes, mas também aumentam o tempo de residência do fundido e o calor de cisalhamento – materiais sensíveis ao calor podem degradar-se.

Taxa de compressão: A taxa de alteração de volume nas zonas de alimentação, compressão e medição do parafuso. Plásticos de uso geral normalmente usam 2,5:1 a 3,5:1; O PVC e outros materiais sensíveis ao calor precisam de taxas de compressão mais baixas para reduzir o aquecimento por cisalhamento.

Dica prática: em caso de dúvida, verifique o manual original da máquina ou pergunte diretamente ao fabricante do equipamento. Eles conhecem melhor suas máquinas e podem lhe dar conselhos de correspondência mais confiáveis.

Regra 3: observe o custo total, não apenas o preço de compra

O preço dos conjuntos de cilindros de parafuso varia de alguns milhares a dezenas de milhares de dólares. Mas os compradores experientes analisam o custo por peça produzida. Um parafuso mais barato que se desgasta em três meses pode, na verdade, custar mais do que um parafuso premium que dura mais de um ano – porque o tempo de inatividade e a mão de obra para substituição geralmente excedem a diferença de preço.

Manutenção diária: cinco coisas que não devemos fazer

Mesmo o melhor cilindro de parafuso falhará precocemente sem a manutenção adequada. Aqui estão cinco dicas práticas de técnicos experientes:

1. Não comece com frio. Sempre pré-aqueça completamente antes de ligar a máquina. Assim que a temperatura definida for atingida, segure-a por 15–20 minutos para permitir que a rosca e o cilindro se expandam uniformemente. Se você começar com uma máquina fria, a expansão térmica desigual pode fazer com que o parafuso fique preso dentro do cano – e isso significa uma desmontagem completa.

2. Não pule a secagem dos materiais. Materiais higroscópicos como PA e PET devem ser secos até o teor de umidade especificado antes do processamento. A umidade em altas temperaturas causa corrosão hidrolítica da rosca e do cilindro – você não consegue ver isso acontecendo, mas os danos se acumulam com o tempo.

3. Não se esqueça de verificar a válvula de retenção. A válvula de retenção (anel de retenção) é a peça de desgaste mais rápido do conjunto do parafuso. Verifique-o regularmente e substitua-o quando estiver desgastado. Se não vedar corretamente, o material vazará durante a injeção, causando pesos de injeção inconsistentes e aumentando as taxas de rejeição.

4. Não deixe o parafuso ficar vazio. Se a tremonha ficar sem material, pare a máquina imediatamente ou reabasteça-a imediatamente. Colocar o parafuso vazio dentro do cilindro significa contato metal com metal - depois de apenas algumas vezes, o parafuso e o cilindro ficam arruinados.

5. Não ignore a proteção contra ferrugem durante o desligamento. Para tempos de inatividade prolongados (por exemplo, fechamentos em feriados), sempre limpe o cilindro com um composto de purga como PP ou PE e, em seguida, aplique óleo antiferrugem antes de vedar. Caso contrário, você encontrará ferrugem na parede interna do barril na inicialização – e seus produtos sairão cheios de manchas pretas. Simplesmente não vale a pena.

Quando é a hora de substituir o cilindro do parafuso?

Fique atento a estes sinais de alerta – eles indicam que é hora de considerar a substituição:

Pesos de peças inconsistentes: As peças variam significativamente em peso sob as mesmas configurações e moldes

Manchas pretas ou listras amarelas nas peças: o material está se degradando dentro do cilindro – geralmente um sinal de calor de cisalhamento excessivo devido ao desgaste do parafuso

Rendimento reduzido: Menor saída de material na mesma velocidade da rosca – significa que a rosca está desgastada e menos eficiente

Pressão de injeção aumentando anormalmente: Pressão mais alta necessária para atingir a mesma velocidade de injeção – indica desgaste do cilindro ou aumento da folga do parafuso

Se você detectar algum deles, agende uma inspeção ou substituição o mais rápido possível. Esperar até a falha completa é muito mais caro do que substituir proativamente.
