Materiais do parafuso e do cilindro da extrusora: tipos de aço, ligas e seleção

Escolha os materiais do parafuso e do cilindro combinando o aço estrutural, a superfície de trabalho e o processo de fabricação com a formulação real e o mecanismo de falha. Um número de dureza mais alto por si só não pode dizer se uma substituição resistirá à abrasão do enchimento, ao ataque químico ou ao contato com o metal; especifique o parafuso e o cilindro separadamente e verifique se eles se encaixam como um par.

Uma cotação de material útil explica qual aço suporta a carga, quais superfícies recebem proteção e como essas superfícies serão inspecionadas. Deve também identificar as condições por trás da recomendação. O mesmo nome de resina pode descrever um produto sem enchimento, um composto com enchimento mineral ou uma mistura reciclada com exigências muito diferentes para a máquina.

Pela equipe técnica da indústria EJS

Antes de comparar as cotações:

• Identifique se as peças antigas apresentam abrasão, corrosão, danos por contato ou mistura.
• Separe o aço base do tratamento de superfície e da liga de trabalho.
• Indique o composto completo, incluindo tipo de enchimento e carregamento.
• Verifique o parafuso e o cilindro nas posições axiais correspondentes.
• Combine a identificação do material, as áreas protegidas e as medidas de aceitação antes da produção.

1. Comece com o mecanismo de falha

Abrasão de enchimentos e contaminação

Uma ponta de hélice desgastada e um diâmetro alargado são motivos para investigar a carga abrasiva, mas o nome do material no pedido de compra é apenas parte da investigação. Registre o tipo de carga, sua concentração, a origem da matéria-prima e onde a perda de material é maior. Compare esses detalhes com a formulação usada quando as peças originais foram especificadas.

Um aumento na carga de enchimento é um motivo para reabrir a revisão do material. O mesmo acontece com a mudança de uma alimentação virgem controlada para um fluxo reciclado com contaminação incerta. Mantenha amostras compostas representativas e fotografias das peças antigas junto com as medições. Esses registros dão ao fornecedor algo mais útil do que um pedido de parafuso mais duro.

Corrosão e contato com metal precisam de investigações diferentes

Parafuso de alimentação e orientação do barril do Padrão Davisdistingue desgaste abrasivo, ataque corrosivo e desgaste adesivo causado por contato com metal. Ele identifica alguns compostos de PVC, retardadores de chama corrosivos e fluorocarbonos como problemas de corrosão, enquanto alinhamento, retidão, uniformidade de aquecimento e superfícies de trabalho incompatíveis podem contribuir para danos por contato.

Use essa distinção para escolher a investigação, em vez de diagnosticar o problema completo a partir de uma fotografia. Pitting direciona a atenção para o ambiente químico e a condição da superfície. A pontuação local exige uma revisão da máquina e do alinhamento. A perda dimensional gradual nas zonas de trabalho exige um mapa de desgaste e uma revisão da formulação. Vários mecanismos podem ocorrer no mesmo componente.

A tabela é um guia de inspeção e não um limite de substituição. Os limites de aceitação devem vir do desenho aprovado da máquina e da avaliação de engenharia. Uma descrição dos danos ajuda a restringir as questões; não estabelece uma resposta material universal.

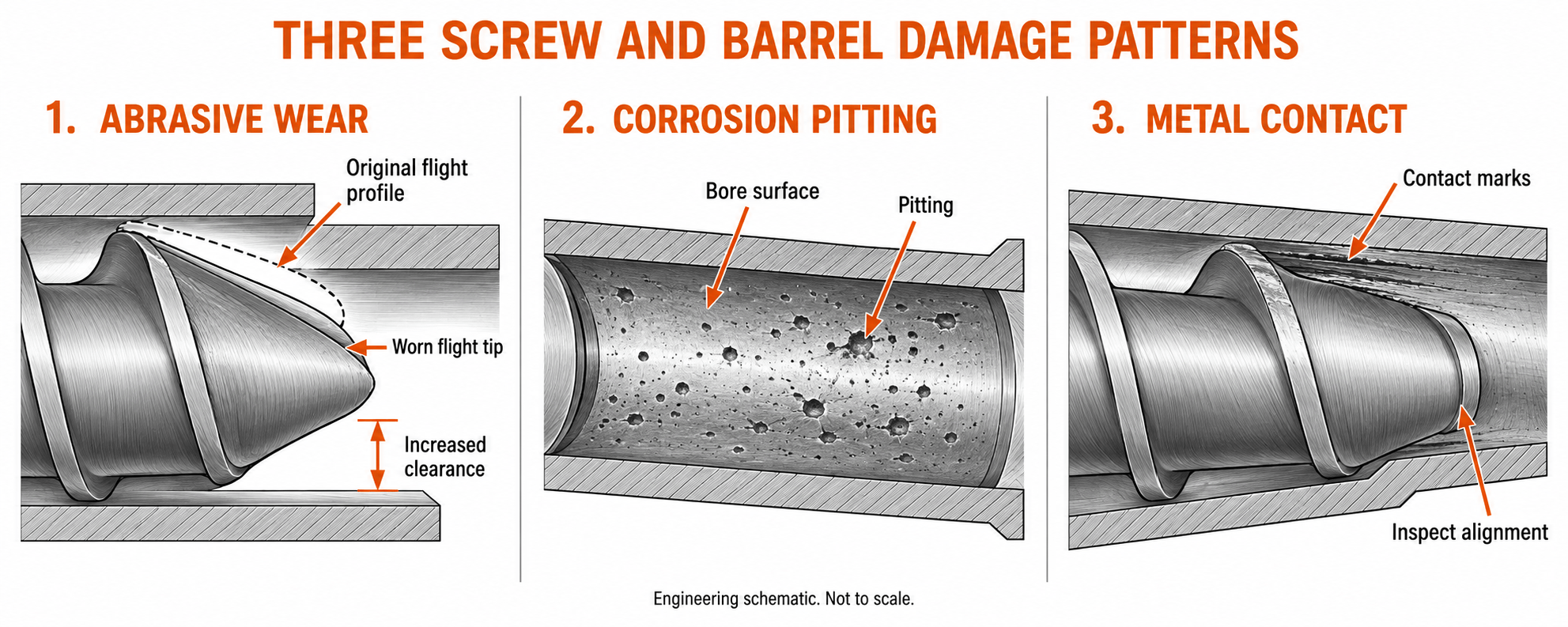

Esquema de engenharia dos padrões de danos. Não em escala; a aparência da superfície por si só não estabelece a causa.

2. Aço base separado, tratamento de superfície e liga de trabalho

O aço e a superfície de trabalho realizam trabalhos diferentes

Trate uma especificação de parafuso e cilindro como uma descrição de construção. O núcleo do parafuso deve suportar a carga da unidade. O corpo do cano fornece a estrutura ao redor do furo e suas interfaces. Suas superfícies de trabalho também devem ser adequadas ao composto. Combinar esses requisitos na frase “aço resistente ao desgaste” oculta as informações de que um comprador precisa.

Três termos aparecem frequentemente entre aspas, mas descrevem coisas diferentes. Uma designação como 38CrMoAlA identifica um aço base. A nitretação identifica um tratamento de superfície. Colmonoy 83 identifica uma liga de revestimento duro. Um parafuso pode, portanto, ter uma base 38CrMoAlA e Colmonoy 83 em superfícies de vôo específicas sem que essas descrições se contradigam.

EJSespecificação de produto bimetálicolista os aços estruturais separadamente das ligas de parafuso e barril. Esta é a forma útil de ler uma cotação: identifique o componente, o material base, o processo e a área protegida antes de comparar o seu preço.

A cobertura da proteção é tão importante quanto o nome da liga

As características de terra do voo da hélice, flanco do voo, raiz e mistura são superfícies diferentes. Uma placa com revestimento duro não significa automaticamente que toda a superfície de contato com o material fundido tenha a mesma proteção. Da mesma forma, o revestimento do furo do cano não descreve o material do flange, abertura de alimentação ou outras características fora desse revestimento.

Peça um desenho que marque as áreas protegidas. Se o parafuso antigo apresentar danos na raiz enquanto a proposta de substituição apenas altera a liga da ponta do voo, a proposta precisa de outra discussão. A proteção selecionada deve atingir a superfície que está falhando.

A nitretação também precisa de uma linguagem precisa. Altera a condição próxima à superfície do aço; não é um forro fundido separado. O material de base pode permanecer parte da construção de contacto com o fundido. Evite assumir que um componente descrito como tratado possui uma camada de liga independente cobrindo todas as superfícies de trabalho.

Para cada peça, solicite uma declaração de construção nesta ordem: aço base, condição de tratamento térmico, processo de superfície, liga de trabalho quando aplicável, área protegida e requisito de inspeção final. Essa sequência torna visíveis as diferenças entre as cotações antes que um pedido seja feito.

3. Aços básicos comuns e seus limites de seleção

Leia a nota no contexto do componente concluído

O actualPortfólio de materiais EJSinclui 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, aço para ferramentas D2 e ​​Hastelloy. A disponibilidade de uma classe não a torna padrão para todos os parafusos ou cilindros. A construção acabada e a aplicação ainda determinam o seu papel.

Para um parafuso tratado, pergunte como o aço escolhido e a condição de tratamento térmico suportam o processo de superfície necessário. Para um cano revestido, diferencie o material do corpo da liga do furo. Para um componente de aço ferramenta, pergunte sobre a condição real do fornecimento e da superfície de trabalho, em vez de presumir que o nome da classe comprova uma dureza específica.

Evite substituições de notas internacionais soltas

Uma tabela de referência cruzada é útil para comunicação, mas uma contrapartida aproximada não permite a substituição de material. Especifique o grau ou padrão vigente e peça ao fornecedor que identifique o material realmente fornecido. Se for proposta outra classe, revise-a como uma substituição com requisitos químicos e mecânicos próprios.

Isto é importante especialmente quando uma citação usa um nome de família amplo. "Aço ferramenta" e "liga de níquel" descrevem muitos materiais possíveis. Mesmo um nome de família comercial familiar pode precisar de um sufixo de grau específico. Um certificado de material deve resolver essa identificação e não repetir o mesmo texto amplo da cotação.

A decisão de construção também envolve propriedades concorrentes. Em seudiscussão sobre metalurgia, ENTEK explica por que um núcleo de suporte de carga e um exterior resistente ao desgaste podem ser projetados de forma diferente. Isso apoia a avaliação dos requisitos estruturais e da superfície de trabalho separadamente. Não estabelece que a construção proprietária de outro fabricante seja um produto EJS.

4. O que a nitretação, o cromo e a construção bimetálica mudam

Compare o processo e a área que ele protege

Uma comparação de processos é útil apenas quando a citação indica onde o processo se aplica. A nitretação altera uma região próxima à superfície do aço. O revestimento cromado adiciona um depósito. O revestimento duro soldado adiciona uma liga de trabalho às superfícies selecionadas. Um cano bimetálico combina seu corpo com uma liga de trabalho. São construções diferentes e não nomes intercambiáveis ​​para um revestimento.

EJS identifica nitretação de gás em seuspágina do cilindro do parafuso nitretado. Isso éguia de materiaisdescreve o revestimento duro PTA para parafusos, fundição centrífuga para revestimentos de cilindros e cromagem como um tratamento separado. Leia essas descrições juntamente com o desenho do pedido real.

As dimensões finalizadas e as definições de camada devem concordar

A página de produtos bimetálicos da EJS lista uma espessura de liga de parafuso de1,0 a 1,5 mmpelas opções Ni60, Colmonoy 56 e Colmonoy 83. Essa faixa publicada é um ponto de partida útil, mas o pedido deve indicar o requisito final para o componente real. Uma camada depositada antes da usinagem não é automaticamente a camada restante da peça acabada.Fonte: tabela de parafusos bimetálicos EJS.

A mesma disciplina se aplica a um caso nitretado: indique como a profundidade é definida e medida. Uma leitura de dureza superficial não pode descrever o perfil completo de dureza abaixo dela. Para um revestimento de cano, especifique o grau e a condição de acabamento em vez de atribuir uma espessura para cada liga e geometria do cano.

Os compradores que comparam ambas as construções podem usar oGuia bimetálico versus nitretado EJSpara o trade-off mais amplo. Aqui, a questão de seleção é mais restrita: qual processo protege as superfícies expostas a esta formulação e como será verificada a proteção final?

5. Compare os graus de liga além da dureza

Mantenha as ligas de parafuso e barril em tabelas separadas

EJS nomeia Ni60, Colmonoy 56 e Colmonoy 83 para parafusos, e EJS01 a EJS04 para ligas de barril. Mantenha esses grupos separados ao revisar uma cotação. Uma classe de revestimento duro de parafuso e uma classe de revestimento de cilindro descrevem diferentes componentes e condições de fabricação.Fonte: tabelas de liga EJS.

Essas classificações reproduzem a comparação qualitativa da EJS, e não os resultados dos testes padronizados. Eles ajudam a iniciar uma discussão; eles não estabelecem uma taxa de desgaste medida, um limite de resistência química ou um multiplicador de vida útil.Fonte: tabela de barris EJS e legenda de classificação.

Um exemplo útil do fabricante de ligas

A ficha técnica Colmonoy 83 de setembro de 2025 da Wall Colmonoy descreve o carboneto de tungstênio dentro de uma matriz de níquel-cromo-tungstênio. Fornece faixas de dureza de sobreposição deHRC 45 a 55 para o grau de pó -150+53 µm, eHRC 43 a 57 para o grau de pó -180+63 µm. Estas são faixas de depósito do fabricante da liga para os tipos de pó declarados, e não medições de aceitação de um parafuso com acabamento EJS.Fonte: Ficha técnica do Colmonoy 83.

A estrutura contendo carboneto explica por que a dureza aparente por si só é uma comparação incompleta. Pergunte sobre os constituintes que resistem ao desgaste, a matriz, a condição do depósito e a aplicação. Duas ligas com dureza semelhante ainda podem exigir avaliações de engenharia diferentes.

Especifique um teste, não apenas um número

ASTM E18cobre os testes de dureza Rockwell e alerta que uma leitura em um local pode não representar a peça inteira.ASTM E384cobre a dureza de microindentação e a avaliação de variações de dureza em pequenas distâncias. Estas são questões de medição distintas: uma leitura em massa e um perfil de uma região tratada fornecem informações diferentes.

Para comparações abrasivas,ASTM G65relata os resultados dos testes de areia seca/roda de borracha como perda de volume em milímetros cúbicos sob um procedimento especificado. Menor perda indica maior resistência nesse teste. A norma também alerta contra o tratamento do seu resultado como uma previsão exata para um ambiente operacional específico.

Se um fornecedor fornecer dados de teste, compare o mesmo método, procedimento e condição da amostra. Nenhum desses padrões transforma o nome de uma liga em uma vida operacional garantida, e a nomeação do padrão não estabelece que uma remessa específica foi testada para ela.

6. Combine o sistema de materiais com a formulação real

Dê ao fornecedor o composto, não apenas a família da resina

A descrição de compra "Barril de parafuso PP" está incompleta quando a máquina processa PP preenchido. Indique o grau da resina, a identidade e a carga da carga, os aditivos, a fração reciclada e as mudanças esperadas entre os produtos. Explique se a substituição deve abranger uma formulação estável ou vários produtos na mesma linha.

Separe as informações de formulação das informações operacionais. A revisão do material também precisa das temperaturas reais do processo, da faixa de velocidade de operação, das informações de pressão, quando disponíveis, e do histórico de danos. Uma família nominal de resina não informa ao fornecedor quais superfícies estão falhando ou se a máquina sofreu danos por contato.

A matriz organiza as informações necessárias para uma recomendação. Evita deliberadamente atribuir uma liga a cada família de resina. Padrão Davisorientação de desgastesuportes considerando tarefas abrasivas e corrosivas, juntamente com a condição da máquina.

Mudanças na matéria-prima podem invalidar uma recomendação antiga

Manter a formulação original aprovada com a especificação do material. Se a carga de enchimento aumentar ou o fluxo reciclado mudar, a recomendação antiga deverá ser revista em relação às novas condições. O componente pode ter sido fabricado corretamente de acordo com a especificação antiga e ainda assim ser inadequado para a função revisada.

Para materiais quimicamente exigentes, forneça o polímero exato e os aditivos relevantes. ENTEKorientação metalúrgicadiscute as demandas separadas de corrosão e abrasão severas. Não interprete isso como uma recomendação geral para todo fluoropolímero ou como prova de que qualquer liga de níquel é intercambiável com outra.

Quando a aplicação envolver contato com alimentos ou requisitos farmacêuticos, identifique esses requisitos na consulta e especifique os documentos necessários. O nome do aço, o tratamento de superfície ou a descrição geral do produto não estabelecem certificação ou conformidade para o conjunto acabado.

7. Verifique o par e a máquina antes de atualizar a liga

Perspectiva de fábrica: transformando uma solicitação de dureza em uma especificação mensurável

Em nosso projeto de substituição nominal de parafuso único de 90 mm, a primeira solicitação do comprador foi por maior dureza. Comecei com a formulação completa de PP, que continha 30% de carbonato de cálcio em peso, depois revisei o desenho original e as dimensões desgastadas do parafuso e do cilindro. Essa ordem de trabalho manteve a discussão material ligada à máquina real.

Mapeei as medidas do parafuso e do cilindro para as posições axiais correspondentes. Medir um passo do parafuso em uma posição e compará-lo com uma medição do furo em outro lugar não descreveria o ajuste local. As leituras da seção de medição mostraram que a substituição precisava restaurar a folga do desenho, bem como fornecer os materiais de trabalho selecionados.

Especificamos o parafuso e o cilindro separadamente. O parafuso utilizou uma base 38CrMoAlA com revestimento duro Colmonoy 83; o cano usava corpo 42CrMo com forro EJS04. Incluí as áreas protegidas e os requisitos de inspeção nas descrições dos materiais. Isso tornou a proposta mais precisa do que uma promessa geral de maior dureza.

Para aceitação, tratei as dimensões e a identificação do material como verificações separadas. Um nome de liga correto não tornaria aceitável um diâmetro incorreto. Da mesma forma, um componente poderia atingir as suas dimensões sem provar que a liga de trabalho especificada foi fornecida. Ambos os requisitos pertenciam ao pedido.

Este projeto também reforçou um limite para medições de ponto único. O resultado na estação de medição estabeleceu a folga ali. Solicitei que as outras posições axiais e interfaces da máquina fossem verificadas separadamente. Os compradores devem usar a mesma distinção ao ler um relatório de inspeção: identificar o que foi medido, onde foi medido e a qual requisito de desenho ele atende.

Medições do projeto: restaurando a folga a frio especificada

Na estação de medição desgastada, o diâmetro externo da rosca foi89,65mme o furo do cano era90,25mm. A folga radial fria calculada foi:

(90,25 - 89,65) ÷ 2 = 0,30 mm

O desenho aprovado especificado0,10 mmnaquela estação. Durante a aceitação dimensional, o novo voo do parafuso mediu89,95mm, e o novo furo correspondente medido90,15mm:

(90,15 - 89,95) ÷ 2 = 0,10 mm

Fonte: Medições do projeto de substituição de PP preenchido da EJS Industry e requisitos de desenho aprovados.

A substituição restaurou a folga a frio especificada naquela estação, reduzindo-a em0,20 mm. Esse resultado dimensional é distinto de um resultado de desempenho operacional. O rendimento, a velocidade da rosca, a temperatura de fusão e as medições subsequentes de desgaste fornecem o registro operacional necessário para avaliar a substituição em serviço.

Mantenha a folga a frio e o comportamento de funcionamento separados

O cálculo acima divide a diferença de diâmetro por dois. Descreve a folga radial nominal para as seções circulares correspondentes; não é uma medição da folga em todos os pontos ao redor de uma montagem excêntrica ou danificada. O0,10 mma figura pertence ao desenho deste projeto, não é uma configuração universal para todas as máquinas de 90 mm.

Verifique o alinhamento da máquina, a retilineidade, o suporte do cano e as condições de aquecimento antes de tratar uma atualização de liga como solução completa. Essas verificações seguem as preocupações de desgaste por contato descritas porPadrão Davis. Uma superfície mais resistente ao desgaste não pode corrigir uma instalação que force o parafuso contra o furo.

Para medições contínuas e planejamento de peças de reposição, oGuia de vida útil EJSexplica como usar uma linha de base e repetir medições. Mantenha esse histórico de desgaste com o registro da formulação para que a próxima decisão relevante tenha evidências por trás disso.

8. Coloque uma especificação de material verificável no pedido

Crie o pedido a partir dos requisitos que a equipe receptora pode verificar

Escreva os requisitos do parafuso e do cilindro em linhas separadas. Cada componente deve ter um material base identificável, uma construção de superfície de trabalho e uma base de aceitação. Evite um pedido que nomeie uma liga e deixe o outro componente descrito apenas como “barril correspondente”.

Use esta sequência ao preparar a consulta técnica:

1. Identifique a máquina e anexe os desenhos aprovados do parafuso e do cilindro, incluindo a revisão usada para o pedido.
2. Indique a formulação completa e o serviço operacional, com os danos da peça antiga e o mapa de medição, quando disponível.
3. Especifique o aço base e a condição de cada componente ou solicite uma proposta claramente identificada para aprovação.
4. Identifique o revestimento duro do parafuso e o revestimento do cilindro separadamente, com o processo de fabricação e as superfícies protegidas.
5. Combine os requisitos da camada acabada ou o requisito definido da caixa nitretada, além do método de dureza e locais de medição.
6. Liste as dimensões finais, interfaces e registros de inspeção necessários para aceitar as peças.
7. Mantenha as dimensões aceitas como base de instalação para verificações de desgaste posteriores.

Essa sequência também torna as cotações mais fáceis de comparar. Se uma proposta altera o aço base, outra altera apenas o revestimento duro e uma terceira substitui ambas as superfícies de trabalho, são ofertas técnicas diferentes. Resolva essas diferenças antes de comparar os preços totais.

Registros de materiais e informações de contato

A EJS afirma que os cilindros de rosca fornecidos incluem um relatório de inspeção e um certificado de material. Use esses documentos para conectar a especificação acordada com o componente entregue: a identificação do material e o relatório dimensional respondem a diferentes questões de aceitação.Fonte: descrição da inspeção de qualidade EJS.

Para uma interface mais ampla e verificações de compras, use oguia do comprador do cilindro de parafuso da extrusora. Para uma revisão de material com a EJS, envie os desenhos da máquina, formulação e evidências de peças antigas parasales@ejsscrewbarrel.comou ligue+86-574-83065911. O endereço do escritório da E.J.S Industry Co., Ltd. é55 Dongdu Road, distrito de Haishu, Ningbo, China. Fonte: página de contato do EJS.

Inclua a inscrição e os documentos necessários na primeira consulta. Uma cotação pode então identificar a construção proposta e as evidências necessárias para aceitação, em vez de pedir que você escolha entre números de dureza inexplicáveis.

9. Perguntas frequentes

De que são feitos os parafusos e cilindros da extrusora?

A construção pode combinar um aço estrutural com uma superfície tratada, revestimento duro aparafusado ou revestimento de barril. Identifique o material base e a superfície de trabalho de cada componente separadamente. EJS lista aços incluindo 38CrMoAlA e 42CrMo, além de ligas de parafuso e barril nomeadas em seuespecificação bimetálica.

O 38CrMoAlA é melhor do que um cilindro de parafuso bimetálico?

Eles descrevem coisas diferentes. 38CrMoAlA é um aço básico, enquanto bimetálico descreve uma construção com uma liga de trabalho. Um parafuso pode usar uma base 38CrMoAlA e uma liga adicionada em suas hélices. Compare construções completas para o dever real, não esses dois termos isoladamente.

Maior dureza sempre significa melhor resistência ao desgaste?

Não. Considere a estrutura da liga, a área protegida, a condição do depósito e o mecanismo de desgaste.ASTM G65avalia a abrasão através da perda de volume sob condições de teste definidas, enquantoASTM E18aborda a dureza Rockwell. Nenhuma das medições por si só prevê a vida útil de um conjunto completo.

O parafuso e o cilindro devem usar a mesma liga?

Não. Eles devem formar um par de trabalho adequado, mas o revestimento duro do parafuso e o revestimento do cilindro podem ser de materiais diferentes. Nosso projeto de PP preenchido usou revestimento duro Colmonoy 83 com revestimento de cano EJS04. Revise a compatibilidade do material, a condição da superfície e o ajuste especificado.

Uma mudança de enchimento ou alimentação reciclada deve desencadear uma revisão de material?

Sim. Fornecer a formulação revisada, carga de enchimento, controles de matéria-prima e condições operacionais. Compare essas alterações com a taxa usada para a seleção original. Mantenha as medições das peças antigas e o registro dos danos para que a revisão possa abordar as superfícies afetadas, em vez de optar por uma liga mais dura.

Quais documentos devem acompanhar uma especificação de material?

Solicite a identificação do material e os registros de inspeção acordados para cada peça. A ordem também deve definir áreas protegidas, requisitos de processos de superfície e locais de medição. EJSpágina do produtodeclara que os relatórios de inspeção e os certificados de materiais acompanham os cilindros de rosca fornecidos; definir o escopo específico do projeto antes da produção.
